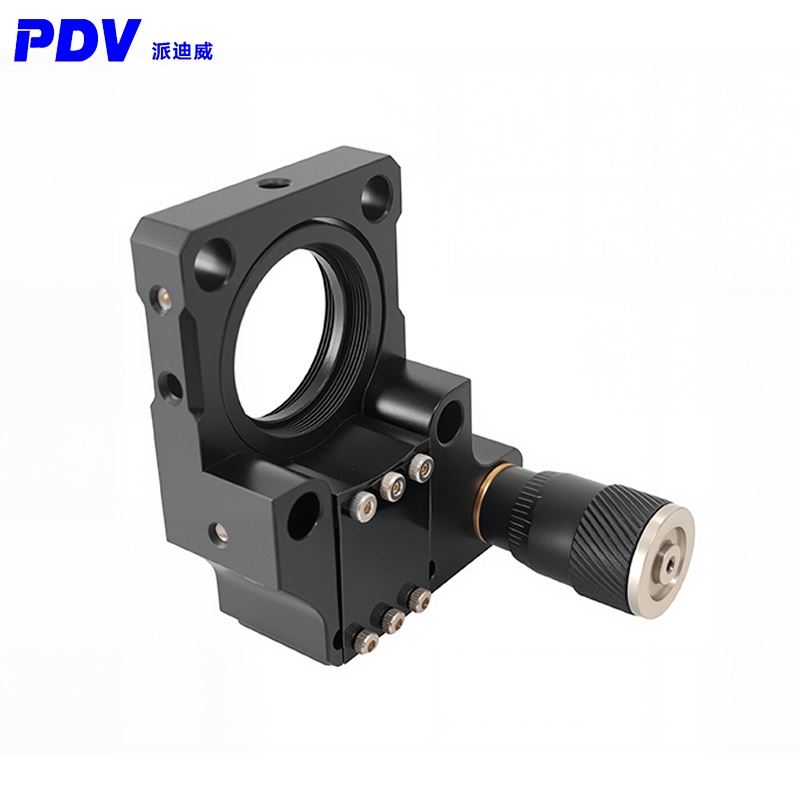

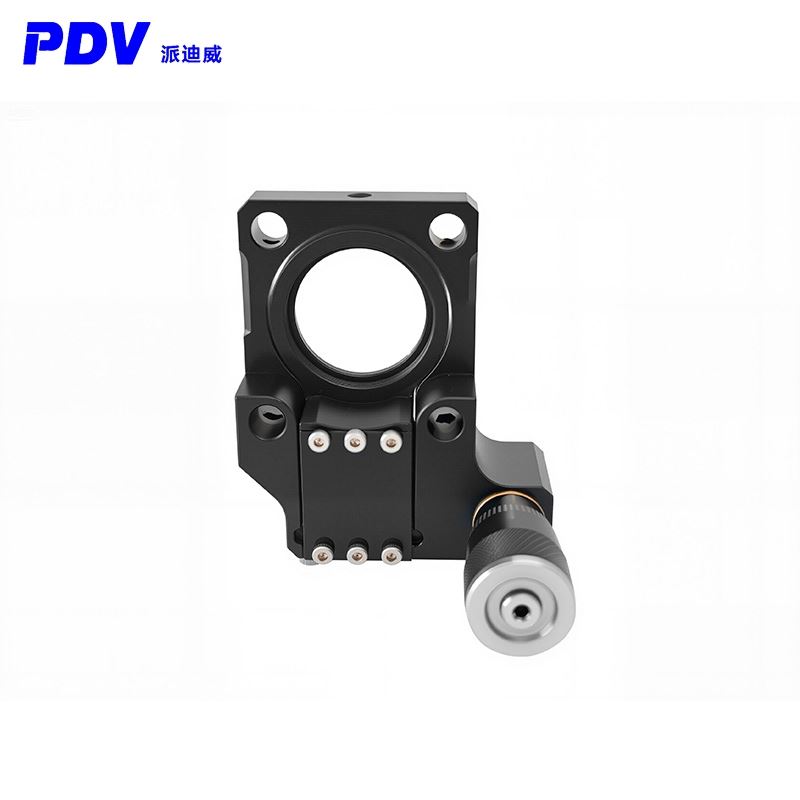

物镜安装架Z轴平移安装座手动平移台
Z轴平移安装座 PT-SD87
产品特性
1、可安装厚度不超过0.28英寸(7.1mm)Ø1英寸光学元件。
2、带标尺精密测微驱动器平移以1μm为分度，可调行程1.2mm(0.047英寸);
3、安装孔SM1螺纹(1.035"-40)兼容SM1螺纹透镜套管，采用卡环转接件可安装物镜；
4、平移安装座在30mm笼式系统内提供可重复的Z轴行程。
产品参数
型号 | PT-SD87 |
产品名称 | Z轴平移安装座 |
孔径 | Ø25.7mm |
孔深 | 9mm |
安装镜片 | Ø1英寸或25mm光学元件 |
轴向 | Z轴 |
材质 | #7075铝合金 |
净重 | 95g |
产品尺寸图
物镜安装架Z轴平移安装座手动平移台
带标尺制动器旋钮以1μm为分度，Ø6mm通孔兼容M6接杆。
光纤安装采用光纤转接圆盘完成，PT-SD87在应用中可以平移补偿对焦误差，或者用于需要沿光轴精密调节的应用。可应用于空间滤波系统中。
采用卡环转接件可安装物镜。
手动位移台系列产品主要用于对物体进行平移，旋转等多个空间自由度调整，派迪威仪器研发生产位移台，每一类产品，根据外形尺寸，行程，旋转角度，导轨形式，驱动方式等又分为多种系列，客户可以根据应用任意组合，满足您对空间尺寸，承载大小，可调整的自由度数量，手动自动等需求。
